快速堆積門產品說明
我公司制造的快速堆積門是在吸取國內外同類產品優點的基礎上自主研制生產的“抗風型”高速門產品。采用折疊高速提升，內置橫向抗風桿設計，使風壓可以均布于門簾整體。具有良好的抗風性能，同時，也具有滾筒式高速卷門的各種優點。適用于大面積、大跨度的各種建筑，以及要求頻繁物流的各類建筑外墻專用快速門。適用于風壓或負壓＜65kg/m2的室內門洞或大型門洞條件安裝。
快速堆積門組成
● 門簾——分段式門簾為高密充聚酯纖維（厚度0.8mm），透明視窗為全透明PVC軟片（厚度為1.5mm）。
● 門架結構——門架使用防腐鍍鋅鋼板加工成型，表面噴塑處理，外形美觀，結實耐用。
● 驅動系統——驅動專用電機功率：0.75-4kw；電壓220V/380V
● 控制系統——IP54控制箱與各種常用保護裝置兼容，可配套多種開門系統使用；整體采用PCL數字編程，實現人員、車輛及物品的安全通行。

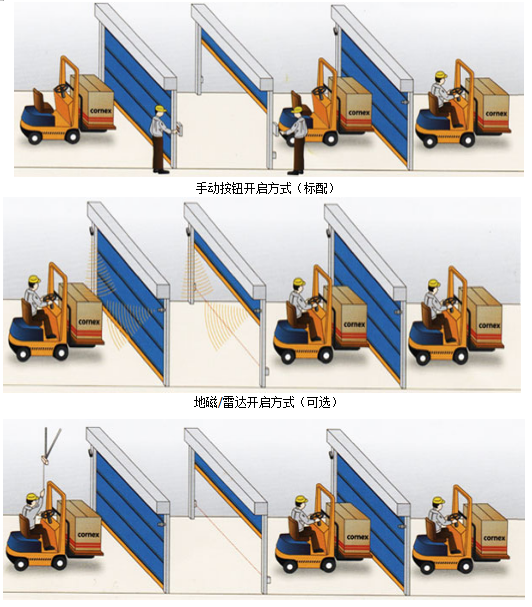

快速堆積門開啟方式意圖
快速堆積門配置參數
產品名稱 | 單位 | 配置說明 | 備 注 |
快速門電機 | 臺 | 格蘭德電機 | 1.6-2.2KW/220 |
控制系統 | 套 | 控制箱靜電噴塑，高溫烘烤而成，美觀耐腐蝕、觸摸屏控制面板，燈，線路主板，系統設置。（制動電阻器配電箱和PLC、變頻器配電箱分開，利于散熱，確保常年20萬次無故障運行 | |
堆積門體 | 套 | 門簾厚0.8mm。底座和中間部位均內置直徑42mm防風加強桿,抗風強度達到500ON。。簾布強度、耐火性能、色牢度等滿足EN ISO 2286-2、DIN 53354、DIN 53363、DIN 53357、DIN4102/GB8624、DIN EN 1876-1 、EN ISO 105 B02規范要求。 | |
門體框架 | 付 | 特制160軌道及結構組件2.2mm厚熱鍍鋅鋼板 靜電噴塑，高溫烘烤而成 , 高強呂寬邊密封毛刷、對應軌道, 1套 1.0厚熱鍍鋅鋼板靜電噴塑，高溫烘烤而成, 高速軸 7.92m 1套 ,含軸承、大跨度連接裝置、熱鍍鋅無縫 ,管直線精加工及防銹處理、含軸頭、軸套. | |
門罩與電機罩 | 付 | 1.0mm厚熱鍍鋅鋼板箱體鋼結構內框，靜電噴 塑，高溫烘烤而成、含兩頭襯板及電機箱罩
| |
五金配件 | 若干 | 聯接件與緊固螺絲等 | |
控制箱體 | 套 | 專業設計制作的格蘭德控制箱，美觀實用，防護等級IP54 | |
視窗 | 個 | 適當位置設置條型透明觀察窗—透明PVC材料（高度根據實際情況而定） | 可選 |
限位 | 只 | 增量編碼器限位，行程控制精準無偏差 | |
光電安全保護 | 套 | 門體向下運行，當測試到物體時門體反轉向上 | 有 |
開啟方式 | 套 | 手動按鈕； | 標配 |
